Produktdetails:
|
Größe: | 63mm | Berg: | Platte |
---|---|---|---|
Druck-Strecke: | 250 kg/cm2 oder besonders angefertigt | Fall-Material: | 316 SS, 304 SS |
Linsen-Material: | Instrumentglas | Bourton-Rohr: | Phosphor-Bronze |
Bewegung: | Messing | Skala: | Aluminium |
Genauigkeit: | 1,6 | Flüssigkeit: | Silikonöl, Glyzerin |

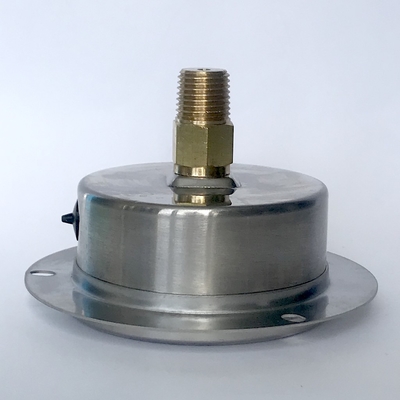

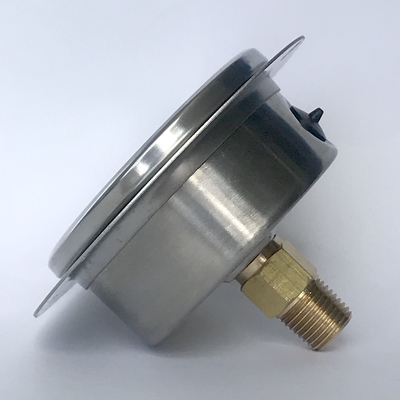

Markieren: | Messing machte flüssiges gefülltes Manometer nass,flüssiges gefülltes Manometer 250 kg/cm2,1/4 NPT-Flanschbergmanometer |
2,5 bewegt Messingmanometer 1/4" 250 nassgemachtes Teil-kg/cm2 NPT-Flansch-Berg-flüssiges gefülltes Manometer Schritt für Schritt fort
Beschreibung
Die Art der Flüssigkeit benutzt, um das Manometer zu füllen schwankt mit der Anwendung. Obgleich reines Glyzerin die beste Leistung in den meisten Anwendungen liefert, hat jedes seine eigenen Anforderungen. Wenn das Gefrieren ein Problem, die Gebrauchsmessgeräte, die mit Silikonöl gefüllt werden oder andere vergleichbare Flüssigkeiten ist. Wenn das System elektrische Zusätze wie Kontakte hat, benutzen Sie Isolieröle und wenn extreme Temperaturschwankungen erwartet werden, Gebrauchssilikonöle. Das höher die flüssige Viskosität, größer dämpft sie die Kapazität.
Anwendungen
Für messende Standorte mit hohen Staudrucklasten und -erschütterungen
Für die gasförmigen und flüssigen Medien, die nicht in hohem Grade zähflüssig sind oder die Kristallisierung und nimmt nicht Messingteile in Angriff
Hydraulik
Kompressoren, Schiffbau
Spezielle Eigenschaften
Erschütterung und Schock-beständiges
Besonders robuster Entwurf
Vollständig vom Edelstahl
Skalenbereiche bis 0… Stange 1000
Entwurf | En 837-1 |
Nennweite | 63mm |
Genauigkeit | Acc.1.6 |
Druckstrecke | 250 kg/cm2 (besonders angefertigt) |
Druckbegrenzung | 40mm, 50mm, 63mm: |
Zulässige Temperatur | Umgebend: -20… °C +60 |
Eintrittschutz | IP65 |
Temperatureffekt | Wenn die Temperatur des Messverfahrens von der Bezugstemperatur abweicht (°C) +20: max. ± K 0.4%/10 der Spanne |
Prozessverbindung | Messing |
Druckölelement | Messing, C oder schraubenartige Art |
Bewegung | Messing |
Skala | Aluminium, bunt, mit Zeigeranschlagstift Schwarze Beschriftung |
Zeiger | Aluminium |
Fall | Edelstahl |
Ring | Edelstahl |
Fenster | Plastik, Glas, Sicherheitsglas |
Einheit | Stange, P/in, kg/cm2, kPa, MPa |
Faden | 1/4 G, BSP, PINT, BSPT, NPT |
Wahlen | Anderer Prozessverbindungsfaden Aufputzmontageflansch Schienenplatte |
Maße
Größe | Maße in Millimeter | Gewicht in Kilogramm | |||||||||
a | b | b2 | D1 | D2 | e | f | G | h | Schalter | ||
50 | 12 | 30 | 55 | 55 | 50 | 5,5 | - | 1/4" | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6,5 | - | 1/4" | 54 | 14 | 0,21 |
100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2“ | 87 | 22 | 0,80 |
Einrichtungsinformationen
Vorbildliche/Skalagröße/Druck-Strecke/Prozessverbindung/Wahlen
